如何在 CODESOFT 中使用 GridField 創建標簽



您是否花費了太多時間來設計包含多行數據、重復字段的標簽?zāi)０�，或者手�?dòng)設置隨每個打印作業而變化的內容的格式？CODESOFT 的 GridField 功能正是您所需要的。

GridField 是構建標簽數據的強大方法，可幫助您減少錯誤、節省時間并擴展標簽作。無論您是創建案例標簽、發貨列表還是產品文檔，GridField 都可以幫助您管理單個對象中的多行數據。

在本文中，逐步了解如何在 CODESOFT 標簽設計軟件中使用 GridField 創建標簽。



什么是 GridField？

GridField 是 CODESOFT Enterprise 中的一個動態對象，它允許您在標簽上顯示和構建多行、類似表格的數據 - 自動從數據庫或電子表格中提取。

GridField 不是為每個行項目手動布置多個字段，而是成為顯示整個列表的單個對象。您可以將其視為在標簽上嵌入一個迷你電子表格。它支持常量和可變數據，非常適合在大批量標簽環境中創建可重用的模板。

為什么在標簽中使用 GridField

GridField 簡化了使用結構化數據創建標簽的復雜過程。以下是 GridField 幫助進行標記的一些其他方式：

減少模板創建時間：創建一個模板并重復使用它，即使數據發生變化

• 在動態標簽?zāi)０逯酗@示多個數據庫記錄：從數據庫中提取多行并一致地設置其格式

• 許多對象變成一個對象，可以輕松更改：GridField 將多個數據點合并到一個可編輯的對象中

• 將復雜的標簽設計簡化為簡單的界面：表格樣式界面使格式設置變得容易，即使對于密集的信息也是如此

• 根據輸入的數據輕松定義輸出和結構：根據內容或條件類型定義行的顯示方式

• 文件打�。�除了產品標簽之外，還可以創建類似于裝箱單或安全數據表 （SDS） 等表格或打印輸出的文檔

GridField 的常見使用案例

GridField 最常見的用例是在標簽上顯示多個數據庫記錄的標簽和文檔，例如：

• 采購訂單

• 選擇列表

• 案例標簽

• 物料清單 （BOM）

• SDS 文檔

• 營養成分表

可以從 GridField 中受益的行業

GridField 是許多不同行業使用的功能，包括：

• 制造：在一個標簽上打印詳細的工作訂單、BOM 或零件清單

• 運輸和接收：創建揀貨單、貨件一覽或托拍標簽

• 零售：套件和促銷的捆綁產品或定價詳細信息

• 食品和飲料：格式化營養成分、成分或過敏原列表

• 制藥和醫療保健：在一個簡潔的布局中包含劑量、使用情況和庫存數據

Entertainment Earth 如何使用 GridField 創建標簽

Entertainment Earth 是一家獲得許可的收藏品的在線零售商和批發商，包括可動人偶、服裝、雕像、道具復制品、游戲、乙烯基人偶、玩偶和玩具。在使用新實施的 SENTINEL 和 CODESOFT 標簽軟件時，他們利用 GridField 輕松高效地設計和打印工單。Entertainment Earth 在運送 Amazon 包裹時使用 GridField。收到訂單數據后，GridField 將訂單中所有項目的詳細信息和定價組織到工作訂單上整潔高效的網格中。

如何使用 GridField 簡化復雜的標簽設計

有兩種方法可以創建將數據提取到標簽上的表查找。

• 第一種方法使用 Key Field，它允許您根據表示該記錄的唯一值（如 Order Number 或 Serial Number）從數據庫中提取記錄。當您想要將一個或多個特定記錄提取到標簽上時，通常使用此方法。

• 第二種方法將所有記錄從數據庫或表拉取到標簽上。當您希望在標簽上顯示數據源（如采購訂單）中的所有數據時，通常使用此方法。

在下一節中，您將學習如何通過第二種方法使用 GridField 創建標簽：將所有記錄從數據庫或表拉取到標簽上。

為沒有鍵字段的復雜標簽設置創建表查找

如果要從數據庫連接查詢標簽上的數據，而不使用 Key Field，則必須按以下方式創建 Table Lookup。

步驟 1：創建數據庫查詢

1. 轉到 數據源 > 表查找 > 添加

2. 輸入與您正在查詢的數據相關的查找名稱 （例如，Item Table）

3. 選擇或創建 OLEDB 連接（例如，您的數據庫連接）

4. 選擇 SQL 作為創建模式

5. 輸入現有 SQL 查詢或使用 SQL 查詢生成器創建新查詢

6. 導航到 Output > Un選中 Maximum Length

7. 導航到數據格式>填寫字段分隔符字符串和記錄分隔符字符串，使用字符豎線（|）和上行插入符（^）>將相關記錄設置為0

8. 單擊 OK

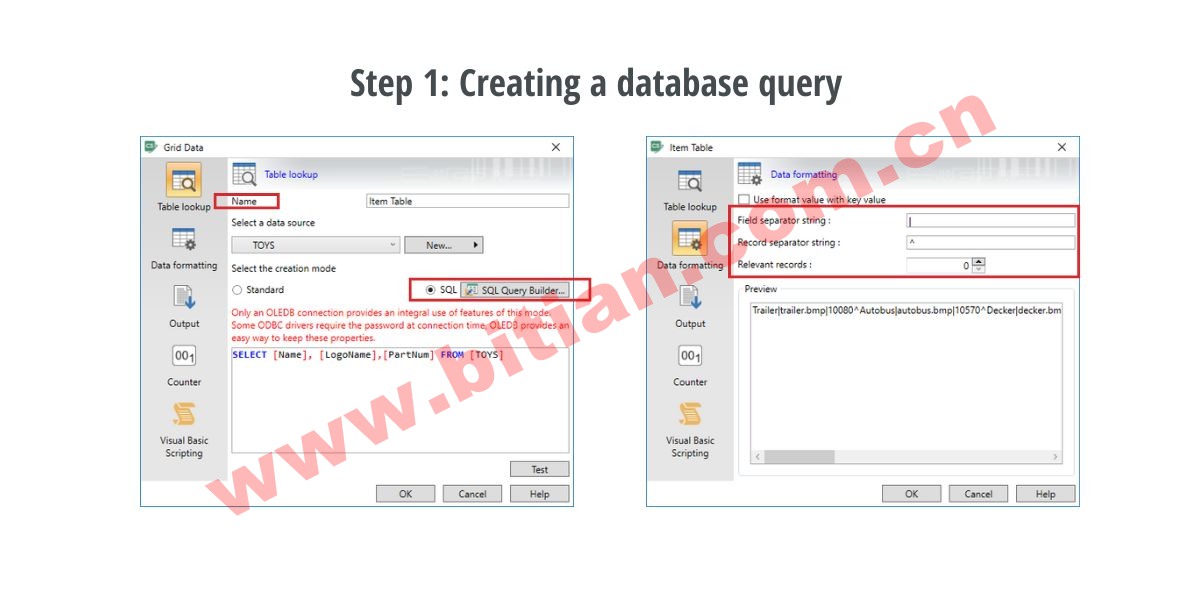

上面顯示了如何在 CODESOFT 標簽設計軟件中創建數據庫查詢。

在 CODESOFT 標簽?zāi)０逯袆?chuàng)建 GridField

第 1 步：創建 GridField 對象

1. 在程序左側的 Creation Toolbar 中選擇 Advanced Object Tool

2. 選擇 GridField

3. 將 GridField 對象放在標簽?zāi)０迳?/SPAN>

4. 將對象的大小放大/折疊到所需的寬度和高度

將 GridField 對象放置在標簽?zāi)０迳虾�，它將自�?dòng)打開 Properties 窗口，以便您根據自己的規范更改屬性。您還可以通過右鍵單擊 GridField 對象并選擇 Properties 來打開 Properties 窗口。

步驟 2：設置網格格式

1. 默認情況下，轉到 Body > Grid > 6 個單元格（如果不是需要所有單元格，可以輕松刪除一些）

2. 打開單元格 1 > Edit > 將 Interpret as “Text”

3. 打開單元格 2 > Edit > 將 Interpret as “Picture”

4. 打開單元格 3 > 編輯 > 將 解釋為 “條形碼”

5. 單擊邊距>選中“使用特定設置”>將左邊距和右邊距更改為 0.25。這會在條形碼周圍創建靜音區，以便對其進行掃描

6. 在 Body 下拉>打開 Grid > Edit > 轉到 Columns 字段并輸入您希望在標簽上包含的單元格數>雙擊右側的 Item Table 將數據添加到網格

   • 注意：確保更改 Column Separator 和 Line Separator 中的值，以匹配 Table Lookup 中的 Field Separator String 和 Record Separator String。

7. 單擊 OK

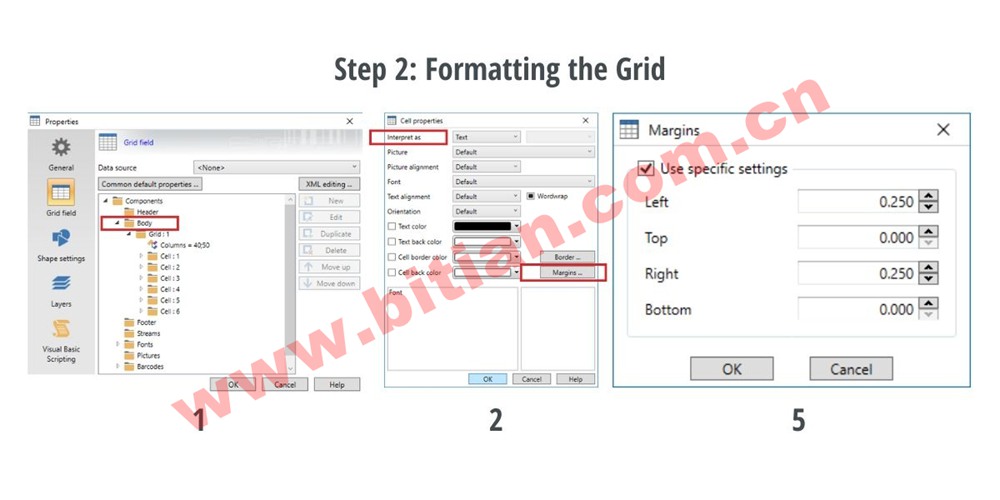

上面的屏幕截圖顯示了 CODESOFT 標簽設計軟件中格式網格的第 1、2 和 5 點。

第 3 步：管理多個頁面

1. 在 Properties 中，單擊 General

2. 選擇管理多個頁面

3. 選擇“確定”

第 4 步：使用頁碼對象/公式創建頁腳

1. 導航到 數據源 >單擊 公式 >然后單擊 添加

2. 輸入與變量數據相關的 公式名稱 （例如，頁面公式）

3. 使用以下使用控制變量 “PAGE： ” & {@MLOCURPAGE} & “/” & {@MLOMAXQTY}

   • MLOCURPAGE：顯示 GridField 的當前頁面

   • MLOMAXQTY：顯示 GridField 中所有記錄的總頁數

4. 單擊 OK

5. 導航回 Properties

6. 選擇 頁腳 > 新建 > 將 列 字段更改為所需的數字

7. 單擊 OK

8. 點擊頁腳下拉菜單>選擇 網格 >點擊 全新 >這將創建單元格 1

9. 雙擊 頁面公式 >然后單擊 OK

10. 打 頁腳 下拉菜單> 選擇網格 >點擊 全新 >這將創建單元格 2

11. 將 Interpret as 更改為 “Picture” > 類型 teklynx.jpg

    • 注意：要使用您自己的照片，請將其保存在軟件設置中定義的圖像的默認目錄中。

12. 單擊 OK

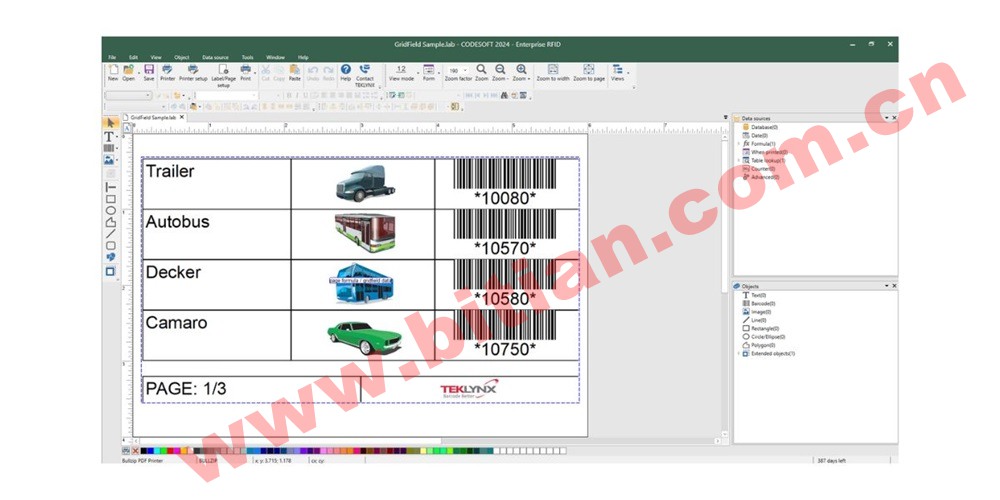

完成上述所有步驟后，您的標簽將如下圖所示。

使用 TEKLYNX 充分利用標簽設計軟件

GridField 是 CODESOFT 中的一項強大功能，它提供了許多用于配置標簽?zāi)０宓倪x項。為了幫助您入門，我們創建了一個標簽示例，用于演示如何使用 GridField 在 CODESOFT 中構建復雜標簽。

有疑問或需要幫助？我們的標簽專家隨時為您提供幫助。我們屢獲殊榮的客戶支持團隊隨時準備滿足您的標簽需求。我們還提供專業服務和定制標簽創建，以支持您的設計和設置。

無論您的企業是將 GridField 用于采購訂單、揀選列表，還是在單個標簽上顯示多個數據庫記錄，CODESOFT 都可以幫助您簡化標簽流程。立即下載Codesoft，開始探索 GridField。
