新大陸 NLS-PT900 數據采集器

　PT900 系列產品是一種便攜式、靈活易用的手持數據采集器終端。用于二維碼（包含一維條形碼）、 RFID 等數據采集，可用作移動電話使用，可用作 IC 卡讀寫器使用，還可用作為商用 PDA 。
　　PT900 系列產品具有完善美觀的智能圖形界面，操作方便。具備廣域和局域無線通訊和大容量存儲能力，高工業等級和高性價比等特點。采用 Linux 操作系統，可以運行各種功能強大的應用程序。配套的軟件開發工具包 (Software Development Kit) ，可提供方便地編寫各種應用程序。軟件開發工具包包括編譯工具，文檔，和大量的實用庫等。
　　 于此同時，該系列產品還可以提供作為專門行業應用的“移動智能數據讀寫處理設備”，適應于各種數據采集，文件批處理，無線移動通訊功能。適應于例如工業、農業、商業等行業的應用。



型號 / 配置	GPRS	IC Card	RFID	BT 1	BT 2	備注
PT900L	√	√	√	√	√	Laser （針對 ID ）
PT900S	√	√	√	√	√	Image （針對 2D/1D ）
CD900				√	√
CD900	機座，用于充電和數據傳輸
Accessories	皮革防護套
	電池 1250mAH
	數據通訊線
	充電電線 & 適配器
說明： 1 、“ BT 1 ”，表示藍牙 class Ⅰ ，“ BT 2 ”表示藍牙 classⅡ 2 、帶藍牙或者 RFID 需訂制。

硬件性能
　　PT900 系列產品主機 CPU 采用 Inter XScale 高性能處理器，主頻 416MHZ ，標準配置 RAM 64M ， 32M NOR Flash ROM ， 32M NAND Flash ROM( 可擴展 ) 。
　　 配置 2.8 英寸 26 萬色彩色 , 分辨率 240*RGB*320, 觸 摸液晶顯示，帶有手寫漢字輸入功能，帶主動式 / 被動式 USB 口 , 正面鍵盤包含 9 個數字鍵， 9 個功能鍵，兩側分別設有 3 個觸發按鍵 , 具有全功能 RS232 串口，語音通訊耳麥插口，話筒、聽筒，紅外通訊接口，專用的充電插口。配置 1250mAH 的可充電鋰電池，配合合理的省電模式設計，待機時間可達 150 小時，滿負荷工作讀碼超過 5000 次。具備兩色反饋指示燈 , 并設有讀碼提示聲和振動提示裝置，保證在非常嘈雜的環境下也能正常感知讀碼結果。 　　該系列產品內置的 Image 識讀引擎，為本公司自主知識產權的 技術， 包括光學系統，圖形數字化圖形處理，解碼軟硬件等一系列自主核心技術。同時還可以內置激光識讀引擎。該系列產品具有強大的二維碼（ PDF417 ， Datamatrix ， QR code ）和各種 ISO 標準的一維條形碼讀碼功能。可內置 GPRS 無線模塊，用于廣域數據通訊，可以作為移動電話使用�？蓛�(nèi)置 802.11b 局域無線通訊模塊�？蓛�(nèi)置符合 ISO-7816 標準和 EMV2000 規范的升降式 IC 卡讀卡模塊，讀寫各種 IC 卡。
　 PT-900 產品具備牢固的結構，具備 IP54 工業等級的防水防塵特性，同時具備1.2 米高度的抗摔性。

性能參數			900S	900L
微處理器			Inter XScale, 32 bit RISC, 416MHZ
內存			32 M RAM ， 32M NOR Flash ROM ， 32M NAND Flash （ extendable, up to 180M Bytes ）
顯示			2.8 inch ， 260K colors ， backlight
鍵盤			23 keys on the right face , 3 keys on both sides
接口		串口	RS232 9.6~115.2Kbps
		紅外	IrDA 1.0, 9.6~115.2Kbps
		USB	Host/Slave 1.1
		Wireless (Optional)	GPRS Dual-Frequency: 900/1800MHz, 85.6Kbps (Max)
			IEEE 802.11b 2.4GHz, DSSS,14dBm, WEP 64/128
			Bluetooth Class I/II, 115.2Kbps (Max)
IC (Optional)			ISO-7816 ， EMV2000
識讀方式			640 × 480 CMOS	Laser
識讀碼制			PDF417 ， QR code ， Datamatrix ， 1D （ ISO ）	1D （ ISO ）
識讀精度			≥ 3 mil	≥ 6 mil
提供光源			Visible LED Diode 630 nm	Laser
光源強度			1000 LUX (in 130mm)
環境照度			0~100,000 lux
適應 PCS 值			≥ 30%
識讀距離			45mm - 450mm	請參閱以下第 6 款
視場角度 Roll, Pitch, Yaw			360°, 45°, 45°	請參閱以下第 6 款
電源	電池		1250mAH Li
	怠機時間		150 hours (standby)
	掃描次數		>5000	>5000
	電源適配器		DC5.6V, 1.5A AC Power: AC100~240V, 50~60HZ
	最大功耗		1.5W (MAX)
環境 要求	工作溫度		-5 ℃ ~ + 45 ℃
	保存溫度		-20 ℃ ~ + 55 ℃
	工作濕度		5%~95% RH ( no condensation )
跌落高度			1.2 m, to concrete
外觀尺寸			151 (L) × 73 (W) × 28(H) mm
重量			250g
操作系統			Linux
開發工具			uTools 3 (Microsoft Visual C++ 6.0 Add-In)
國際認證			CE EMC Class B

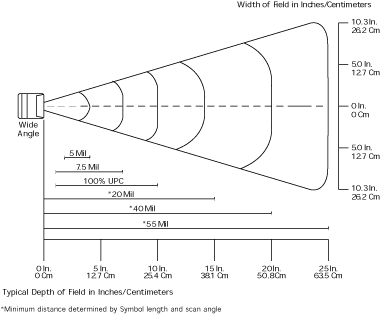

Laser 讀碼視場圖

Image 讀碼性能

1D Code	Depth of Field
Code 39 5 mils	70 to 100 mm
Code 39 10 mils	100 to 160 mm
2D Code	Depth of Field
PDF417 8 mils	70 to 170 mm
PDF417 10 mils	65 to 200 mm
QR 10 mils	75 to 170 mm
QR 15 mils	43 to 220 mm
Datamatrix 10 mils	80 to 155 mm
Datamatrix 15 mils	43 to 210 mm

外形尺寸

單位：mm

有關RFID

　　可適應的 RFID 模塊如下：
　　TAG ： Mifare （ ISO 14443A ）， TI （ ISO 15693 ）
　　頻率： 13.56 MHz
　　最大距離： 100 mm
　　通訊協議 : plain ASCII

二次開發工具

　　PT900 系列產品操作系統為 Linux 。 Linux 操作系統完善的底層設計和豐富的 API 接口為二次開發提供了可靠的保證。
　　基于 Linux 的二次開發，所應用的圖形界面庫為 GTK+ 2.0 。 GTK(GIMP Toolkit) 是一個生成 GUI 的庫，是一個功能強大、設計靈活的通用工具。
　　 目前，二次開發包將提供基于 Linux 操作系統的編譯器以及開發所需要的庫和頭文件。開發運行于 PT900 操作系統上的應用程序，與開發普通 PC 機上的 Linux 程序相同。即可以在 PC 上開發調試后，利用開發包中提供的編譯器編譯下載到設備中。所需的支持文檔，可以在 Linux 相關站點獲取。

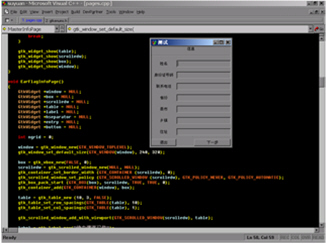

　　此外， GTK+ 已經有了成功的 Windows 版本，依靠其 Windows 版本的開發包可以方便地利用 Windows 平臺的開發工具 ( 如 :Visual C++ 6.0) 編譯測試程序。其運行結果和 Linux 系統中運行結果一致。
