本產品采用自主條形碼解碼軟件，激光（或者自主識讀模組）識讀引擎，應用 GPRS ，藍牙，具有 RS232 ，USB口，彩色液晶屏幕、數字功能鍵盤的，用于識讀條形碼（主要針對一維條形碼），也可內置 RFID 識讀模組，識讀 RFID 射頻卡，可以作為便攜式設備、槍式設備、固定式設備應用，廣泛地適應于物流及其物流最終消費的應用。

應用配置
該產品的應用配置，可以有多種選擇。例如可以選用主機作為一種獨立便攜式設備應用；可以選擇主機直接與 PC 連接使用；可以選擇槍把 GUN6301 ，作為一種槍式數據采集應用；可以選擇主機與 CD6301 的組合應用，可以選擇主機與 GUN6302 與 CD6302 的應用選擇，可以選擇包括 RS232/USB/ 藍牙/KBW等接口。列舉如下：

型號	產品說明	應用組合	功能配置
			R	B1	B2	USB	KBW	Ethernet	Charge
PD6300R	采集器 激光方式 19 鍵 帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6300RB1			R	B1					√
PD6300RB2			R		B2				√
PD6300U		可與 CD6301 ， GUN6301 組合				U
PD6301R	采集器 激光方式 無鍵 不帶 OLED	只能與 GUN6301 組合作為槍式采集器使用	R						√
PD6301U						U
PD6302R	采集器 激光方式 7 鍵 不帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6302RB1			R	B1					√
PD6302RB2			R		B2				√
PD6302U		可與 CD6301 ， GUN6301 組合				U
PD6310R	采集器 攝像式 19 鍵 帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6310U		可與 CD6301 ， GUN6301 組合				U
PD6311R	采集器 攝像式 無鍵 不帶 OLED	只能與 GUN6301 組合作為槍式采集器使用	R						√
PD6311U						U
PD6312R	采集器 攝像式 7 鍵 不帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6312U		可與 CD6301 ， GUN6301 組合				U
PD6320R	采集器 RFID 方式 19 鍵 帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6320RB1			R	B1					√
PD6320RB2		可與 CD6301 ， GUN6301 組合	R		B1				√
PD6320U						U
PD6321R	采集器 RFID 方式 7 鍵 不帶 OLED	只能與 GUN6301 配合作為槍式采集器使用	R						√
PD6321U						U
PD6322R	采集器 RFID 方式 無鍵 不帶 OLED	可與 CD6301, GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6322RB1			R	B1					√
PD6322RB2			R		B2				√
PD6322U		可與 CD6301 ， GUN6301 組合				U
CD6301C	底座 用于充電和 據傳輸	與上述采集器配套使用							√
CD6301R/K			R				K		√
CD6301R/KB1			R	B1			K		√
CD6301R/KB2			R		B2		K		√
CD6301E								E	√
CD6301EB1				B1				E	√
CD6301EB2					B2			E	√
CD6302C	底座 用于固定式數據采集、充電和數據傳輸	與上述采集器配套使用							√
CD6302R/K			R				K		√
CD6302R/KB1			R	B1			K		√
CD6302R/KB2			R		B2		K		√
CD6302E								E	√
CD6302EB1				B1				E	√
CD6302EB2					B2			E	√
GUN6301	槍把	配 USB 線或 RS232 線使用	R			U			√
GUN6302	槍把	配 CD6302 使用							√
CBL6301	數據線	Earphone- RS232 ，用于 PD63XX
CBL6302		Earphone-USB ，用于 PD63XX
CBL6303		RJ45-RS232 ，用于 GUN6301
CBL6304		RJ45-USB ，用于 GUN6301
CBL6305		RJ45-RS232 ，用于 CD6301,CD6302
CBL6306		RJ45-KBW ，用于 CD6301,CD6302
PRC6301	保護套	PD63XX 單獨使用的橡膠保護套
PRC6302		PD63XX 與 GUN6301 、 GUN6302 配合時的橡膠保護套
PRC6303		PD632X 與 GUN6302 配合時的橡膠保護套
BTY6301	電池	3.6V 1200mAH 鋰電池 ( 同 SONY NP － FR1 ) ，用于 PD63XX
BTY6302		3.6V 2000mAH 鋰電池，用于 GUN6302
ADP6300	電源適配器	提供工作電源或充電電源

I. 從識讀方式分采集器為三個部分，即采用 Laser、 Image、 RFID ，分別以型號數字的第三位數表示，即 PD630X 表示 Laser 方式， PD631X 表示 Image 方式 ，PD632X 表示 RFID 。
II. 采集器的外觀有三種方式，即 PD63X0 表示有 OLED ，有 19 個鍵， PD63X1 表示無 OLED ，無鍵盤， PD63X2 表示無 OLED ，有 7 個功能鍵。
III. 采集器的具體配置以其后邊的后綴表示，“ R ”表示 RS232 ，“ BT 1 ” 表示藍牙 class I ，“ BT 2 ” 表示藍牙 class II 等等。
IV. 其他配套件表示方法是，“ GUN ”表示槍把，“ CD ”表示機座，“ CBL ”表示配置線，“ PRC ”表示防護罩，“ BTY ”表示電池，“ ADP ”表示電源適配器。

硬件性能
　　 該系列產品的主機，采用 32 bit RISC， 60MHz CPU， 1M 內存�？膳渲� OLED， 數字鍵盤，功能鍵盤�？蓛�(nèi)置藍牙模塊， RFID 模塊， Image 識讀引擎。具有 RS232 口，USB 口，KBW 口、以太網口。可選配各種口線，防護套。產品小巧大方，手感好�？勺R(shí)讀各種一維條形碼，可配置符合 ISO 14443A Mifire13.56 和符合 15693 TI 13.56FRID 模塊 。


性能參數

產品系列	NLS-PD6300 系列	NLS-PD6310 系列	NLS-PD6320 系列
性能特性
識讀方式	激光	攝像	RFID
微處理器	32 位 RISC, 60MHz
內存	RAM32K ， Flash 1M
液晶	OLED 顏色 : 藍 / 黃 點陣 : 128*64
輸入電壓	6V DC ± 0.25 V
工作電流	最大 :500 mA @ 6 VDC
休眠電流	3mA
功耗	最大 1.5W
適配器	6.0 VDC @ 1.5A
主機電池	3.6V 1200mAH 鋰電池 ( 同 SONY NP － FR1 )
槍把電池	3.6V 2000mAH 鋰電池
操作性能
光源	650nm 可見激光二極管	630 nm 可見發光二極管	工作頻率	13.56MHz
掃描次數	100 次 / 秒	30 次 / 秒	最大距離	100mm
讀碼范圍	見下頁	見下頁	通訊協議	Plain ASCII
碼制	Code 128 、 EAN-13 、 EAN – 8 、 ISBN/ISSN 、 Interleaved 2 of 5 、 UPC-A 、 UPC – E 、China Post25 、 Codabar 、 Code 39 、 Code 93 等。		支持標簽	TI Mifare 1 I-code
通訊接口	主機： RS232 、 USB 底座： RS232 、鍵盤口、以太網口
無線數據通信
通訊方式	藍牙 Class1 或 藍牙 Class2
環境參數
工作溫度	-5 ℃ ~ + 45 ℃
儲存溫度	-20 ℃ ~ + 55 ℃
工作濕度	5% to 90% ( 無凝結 )
儲存濕度	5% to 90% ( 無凝結 )
燈光	最大 4,000 Lux	最大 100,000 Lux
陽光	最大 8,000 Lux max
跌落高度	1.2 米 （帶橡膠防護套）
物理參數
主機尺寸	104mm × 57mm × 34 mm
重量	110 克	120 克	125 克
鍵盤	可選 19 鍵、 7 鍵、無鍵
通過認證
電磁兼容	FCC 第 15 部分 Class B ， CE EMC Class B

Laser 讀碼視場圖

Image 讀碼性能

1D Code	Depth of Field
Code 39 5 mils	70 to 100 mm
Code 39 10 mils	100 to 160 mm

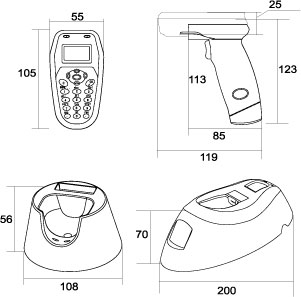

外形尺寸


二次開發工具
　　本產品軟件構架為：應用程序 ＋ SDK 開發的開發包（即一套二次開發工具包和開發文檔）。該開發支持軟件，可以從本公司網站免費下載。本公司提供終身服務。
　　 SDK 將提供豐富的應用示例代碼。示例代碼包含：時間設置，條形碼設置，藍牙設置，顯示設置，揚聲器設置，安全設置，以及對 TECPACK 的操作等。
